Física III ⇒ Eletrodinamica

[_marcio]

O esquema mostra três fios entre os quais se ligam algumas lâmpdas iguais.


a) qual a tensão aplicada as lâmpdas quando o "fio neutro" está ligado ?

b) se o fio neutro quebrar no ponto P, qual será a tensão aplicada as duas lâmpadas de baixo ?

[_marcio]

uma ajuda na questão, alguem ??

[_marcio]

uma ajudinhaaaaaaaaaaaaaaaaa

[Doug]

Opa esses dias para traz penei quando peguei essa questão rs,

A letra A eu não sei bem como funciona porque não estudei fio neutro ainda, mas acredito que quando o fio neutro estiver ligado ele impede que a tensão da parte de cima do circuito se junte com a parte de baixo então U=110V

B) A letra B se o fio quebrar no ponto P então ele deixa de funcionar e a U no circuito passa a ser 220 pois, D.D.P é igual a (polo A)- polo B)=110-(-110), como as resistêcias são iguais vo falar que elas valem [tex3]1\Omega[/tex3] assim,

[tex3]Req=\frac{R}{n}[/tex3] para resistores iguais, então achando a reseistência da parte de cima,

[tex3]Req=\frac{1}{4}[/tex3] e da parte de baixo [tex3]Req=\frac{1}{2}[/tex3], depois basta somar as resistências porque ficaram em serie então

[tex3]Req=\frac{1}{4}+\frac{1}{2}\Rightarrow Req=\frac{3}{4}\Omega[/tex3]

O próximo passo é achar a corrente total no circuito,

[tex3]U=R.i \rightarrow 220=\frac{3}{4}.i \rightarrow i=\frac{880}{3}A[/tex3]

Como estão em série a corrente é a mesma tanto na parte de cima como na parte de baxo do circuito daí é só achar a ddp, lembrando que a resistência da parte de baixo é 1/2,

[tex3]U=\frac{1}{2}.\frac{880}{3}=147V[/tex3] aproximadamente.

Não sei se ta muito confuso posto uma imagem depois mas pergunte pra outra pessoa sobre a letra A que não tenho muito certeza, qualquer coisa pergunta ai támbem, abraço e t+

[_marcio]

Doug, uma figura seria esclarecedor!!!

[Doug]

Doug, uma figura seria esclarecedor!!!

Rs, concerteza, fiz duas figuras, acho que vai ajudar um poquinho

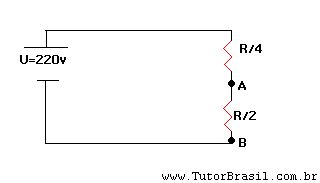

Essa imagem é o circuito da parte de cima e da de baixo redesenhado com as resistências equivalente,

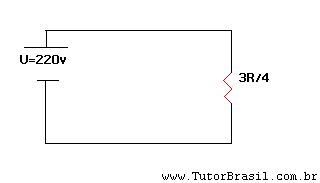

Essa outra é a resistência equivalente do circuito, que foi a soma das outras duas da figura anterior


Depois de chegar na segunda figura ai é só achar a corrente e a tensão entre as duas lampadas de baixo (AB na figura 1) como pediu o exercício. Abraço t+
