Física III ⇒ Eletrodinâmica - Geradores e Receptores Tópico resolvido

[Hideak]

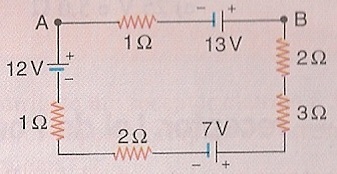

Determine, no circuito esquematizado abaixo, a diferença de potencial entre os pontos A e B.


Galera, minha dúvida é a seguinte: Neste exercício, após calcularmos a corrente [tex3]i[/tex3], temos que [tex3]i = 2[/tex3] A.
Dessa forma, utilizando a equação do gerador, temos que a ddp [tex3]U[/tex3] entre os pontos A e B é:
[tex3]U = E - ri[/tex3] [tex3]\rightarrow[/tex3] [tex3]U = 13 - 1 \cdot 2[/tex3] [tex3]\rightarrow[/tex3] [tex3]\boxed {U = 11 \ V}[/tex3].
MAS, segundo o gabarito, a resposta correta seria [tex3]\boxed {U = - 11 \ V}[/tex3].

Gostaria de saber qual foi o erro cometido por mim. Note que, segundo o gabarito, uma ddp negativa indicaria um potencial maior em B e menor em A. Por quê?

[jedi]

sendo o potencia em A Va então teriamos que o potencial em B seria

[tex3]V_b=V_a-2.1+13[/tex3]

[tex3]V_b=V_a+11 V[/tex3]

portanto o potencial em B é o potencial em A mais 11 Volts out sejao potencial em B é maior
