A figura representa dois cubos ligados aos vértices por fios de resistência R. Cada aresta dos cubos também tem resistência R. Determine a resistência equivalente entre os pontos A e B.

Alguém consegue? UP UP UP

gabrielifce,

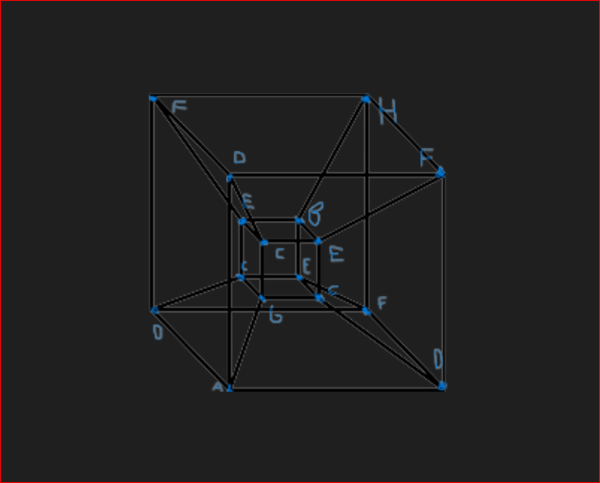

Para simplificar o circuito razoavelmente, é necessário identificar diversas simetrias. Feito isso, você consegue fazer as seguintes marcações, onde pontos com o mesmo nome estão no mesmo potencial:

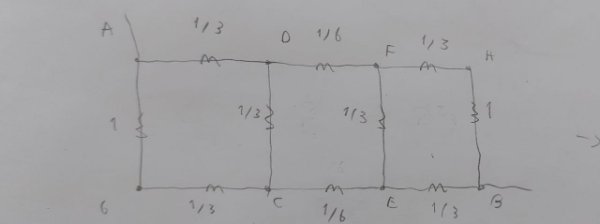

Feito isso, o circuito pode ser redesenhado da seguinte maneira:
Depois de aplicar a transformação delta-estrela duas vezes, fica bem simples:
Calculando a resistência equivalente do circuito acima, obtemos [tex3]\boxed{\frac{2R}{3}}[/tex3]
