(IME - 1981) Prismas e espelho plano

Mensagempor almeida13 » 04 Mai 2018, 12:17

Mensagem por almeida13 » 04 Mai 2018, 12:17

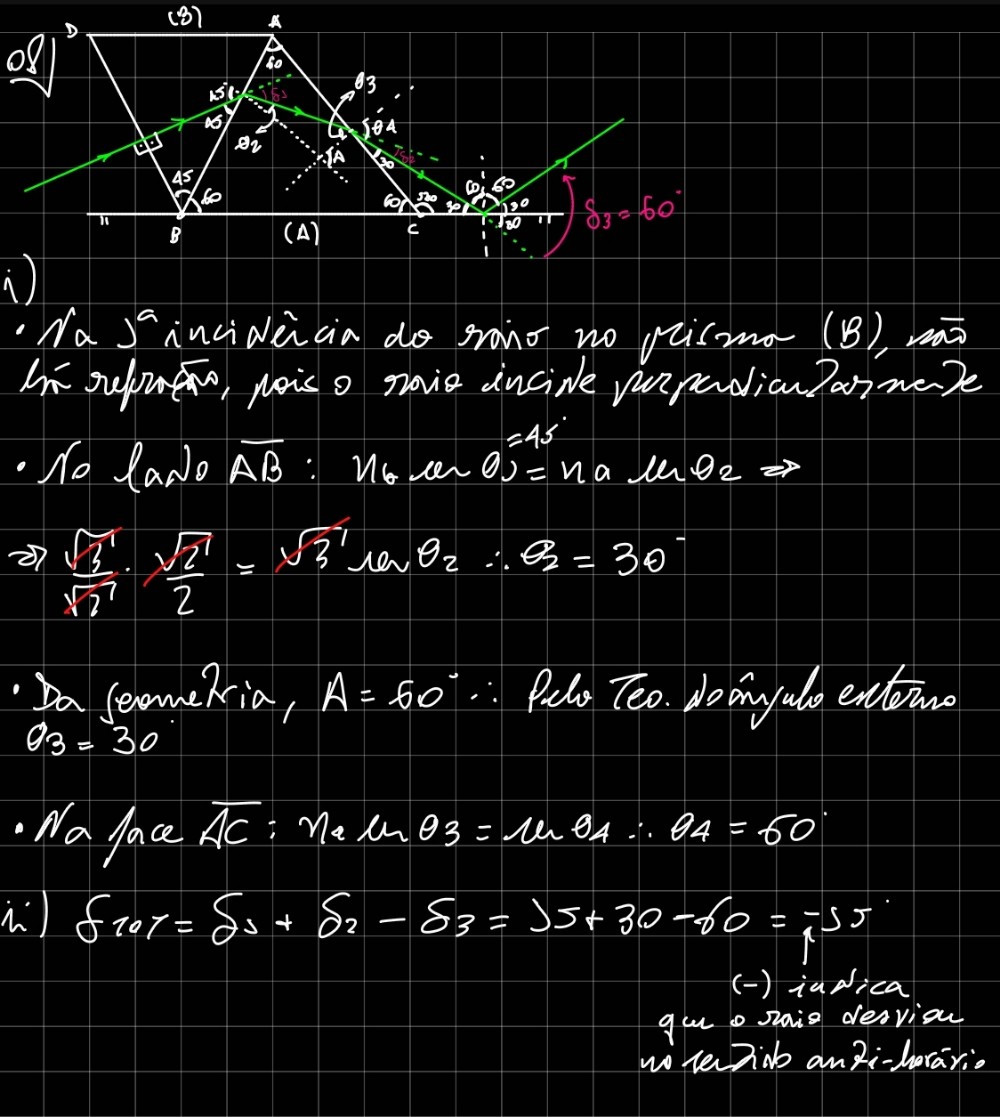

Um prisma com ângulo A = 60° e índice de refração Na =[tex3]\sqrt{3}[/tex3] é justaposto a um prisma invertido com ângulo B = 45° e índice de refração Nb = [tex3]\frac{\sqrt{3}}{2}[/tex3] . O prisma ABC é equilátero e sua base BC apoia-se em um espelho plano. Um raio de luz incide normalmente na face do prisma ADB, conforme a figura. O sistema está imerso no ar. Indique o percurso do raio de luz colocando os valores de todos os ângulos e calcule o desvio resultante do sistema pirsmas-espelho.

: OPTICA.JPG (6.72 KiB) Exibido 2247 vezes

Resposta

15º

Editado pela última vez por ALDRIN em 06 Ago 2018, 12:32, em um total de 2 vezes.

E conhecereis a verdade, e a verdade vos libertará.
João 8:32

almeida13

Usuário Excluído 30973

Jun 2025 29 00:20

Re: (IME - 1981) Prismas e espelho plano

Mensagempor Usuário Excluído 30973 » 29 Jun 2025, 00:20

Mensagem por Usuário Excluído 30973 » 29 Jun 2025, 00:20

O dado Nb está errado. Deveria ser: [tex3]N_b=\sqrt{\frac{3}{2}}[/tex3]

Usuário Excluído 30973
