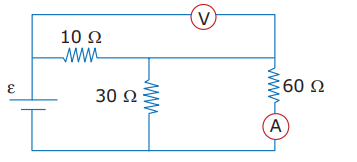

(Unifor-CE–2008) No circuito elétrico alimentado pela
fonte ε, tem-se três resistores com os valores de
resistência indicados e dois instrumentos de medida
considerados ideais.
Se a leitura do amperímetro é 0,50 A, o voltímetro marca,
em volts,
A) 45. B) 35. C) 25. D) 20. E) 15.

Note que se no resistor de 60 passa 0,50 A, então no de 30 só pode passar 1,0 A.
Sendo assim, a corrente total que passa pelo resistor de 10 é 1 + 0,5 = 1,5 A.
A ddp no resistor de 10 será igual à ddp medida por V, assim U = 10 * 1,5 = 15 V.

Oi!
O resistor de 10 e o de 30 não estão em série? Se sim, a corrente entre eles não deveria ser a mesma? Fazendo com que U:10.1=10. Pq eu não posso considerar assim?
Obrigada!

I) NÃO ESTÃO EM SÉRIE! OBSERVE QUE EXISTE UM NÓ ENTRE ELES. O RESISTROR DE 30 OHMS ESTÁ EM PARALELO COM O DE 60 OHMS.
