circuito elétrico
Enviado: 29 Set 2008, 17:15
por hinata

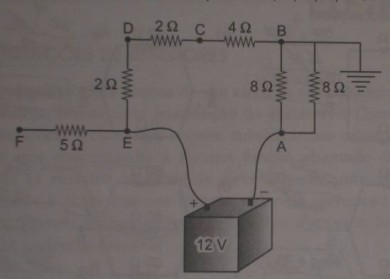

Calcular o potencial elétrico dos pontos A, B, C, D, E, F do circuito a seguir:
Obs: o ponto B está conectado à terra, a qual, por convenção, possui potencial elétrico nulo.
- Figura1.jpg (13.81 KiB) Exibido 1858 vezes
Re: circuito elétrico
Enviado: 29 Set 2008, 17:37
por Thales Gheós
[tex3]A\rightarrow \,-6V\\E\rightarrow \,+6V\\F=E(\text{não passa corrente})\\B=0V[/tex3]
a resistência equivalente entre
[tex3]E[/tex3] e
[tex3]B[/tex3] vale
[tex3]8\Omega[/tex3] e a corrente nesse ramo que está submetivo a
[tex3]6V[/tex3] é igual a
[tex3]0,75A[/tex3], portanto:
[tex3]D=4,5V\\C=3V[/tex3]
- trok_gif.GIF (15.25 KiB) Exibido 1848 vezes
Re: circuito elétrico
Enviado: 29 Set 2008, 18:13
por hinata
porque [tex3]A\,=\,-6V[/tex3] e [tex3]B\,=\,6V[/tex3] ?
Re: circuito elétrico
Enviado: 29 Set 2008, 18:26
por Thales Gheós
a ddp [tex3]AB=12V[/tex3] [tex3]A[/tex3] é o polo negativo: [tex3]V_B-V_A=6-(-6)=12V[/tex3]
Re: circuito elétrico
Enviado: 30 Set 2008, 06:40
por hinata
as respostas do meu livro são
[tex3]A\,=\, -4V[/tex3]
[tex3]B\,=\, 0V[/tex3]
[tex3]C\,=\, 4V[/tex3]
[tex3]D\,=\, 6V[/tex3]
[tex3]E\,=\, 8V[/tex3]
[tex3]F\,=\, 8V[/tex3]
Re: circuito elétrico
Enviado: 30 Set 2008, 13:31
por Thales Gheós
Tem razão, amigo, eu me precipitei. Se fizermos uma simplificação do circuito:
- trok_gif.GIF (3.47 KiB) Exibido 1806 vezes
vemos que a corrente que circula pelo gerador tem de ser a mesma que circula por
[tex3]BE[/tex3] e
[tex3]AB[/tex3] e aplicando a Lei de Kirchoff para a malha:
[tex3]12=8i+4i\\i=1A[/tex3]
daí sai que
[tex3]|V_{AB}|=4V[/tex3] e resto vai saindo...
PS: se conhecer a resposta coloque sempre. Serve de orientação e de alerta para quem tenta resolver. Ok?
