Física III ⇒ UDESC Vespertino 2011/2 Tópico resolvido

[Vithor]

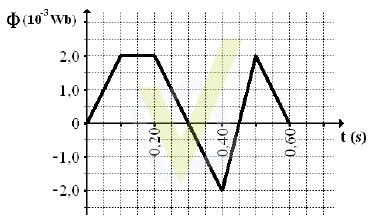

Uma bobina é constituída de 500 espiras enroladas muito próximas entre si, possibilitando ao fluxo magnético variável atravessar igualmente todas elas. A resistência elétrica total dessa bobina é de 10,0 ohms. O gráfico abaixo mostra como varia no tempo o fluxo magnético através de cada espira dessa bobina.

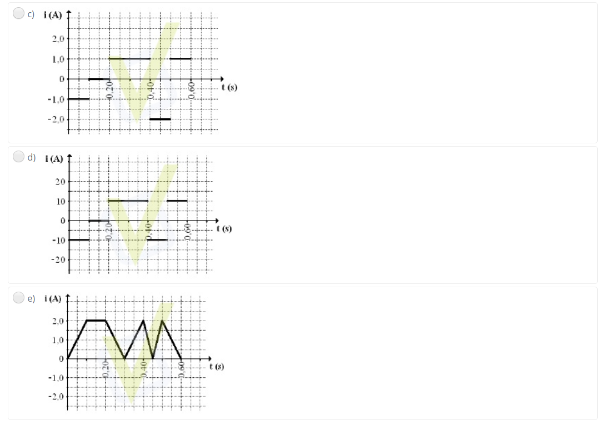

A corrente elétrica induzida nessa bobina é mais bem representada pelo gráfico:



Resposta

---

Letra C

[Matheusrpb]

Vithor, boa noite !

[tex3]\varepsilon = -\frac{N∆\phi}{∆t} [/tex3]

[tex3]Ri =- \frac{N∆\phi}{∆t} [/tex3]

[tex3]\boxed{i = - \frac{N∆\phi}{R∆t}}[/tex3]

[tex3]\frac{∆\phi}{∆t} = \text{coeficiente angular da reta} [/tex3]

[tex3]\boxed{i =- \frac{ Nm}R} [/tex3]

Dessa forma:

• [tex3]∆ \phi = 0 \ → \ \text{reta constante} \ → \ i = 0 [/tex3]

• [tex3]∆\phi > 0 \ → \ \text{reta crescente} \ → \ i< 0 [/tex3]

• [tex3]∆\phi< 0 \ → \ \text{reta decrescente} \ → \ i>0[/tex3]

• Corrente entre 0 e 0,1 segundos:

[tex3]i = -\frac{N∆\phi}{R∆t} [/tex3]

[tex3]i = -\frac{500\cdot 2\cdot 10^{-2}}{10} [/tex3]

[tex3]\boxed{ i = -1,0 \ A} [/tex3]

O gráfico que melhor representa é o da alternativa C.

[Vithor]

Vithor, boa noite !

[tex3]\varepsilon = -\frac{N∆\phi}{∆t} [/tex3]

[tex3]Ri =- \frac{N∆\phi}{∆t} [/tex3]

[tex3]\boxed{i = - \frac{N∆\phi}{R∆t}}[/tex3]

[tex3]\frac{∆\phi}{∆t} = \text{coeficiente angular da reta} [/tex3]

[tex3]\boxed{i =- \frac{ Nm}R} [/tex3]

Dessa forma:

• [tex3]∆ \phi = 0 \ → \ \text{reta constante} \ → \ i = 0 [/tex3]

• [tex3]∆\phi > 0 \ → \ \text{reta crescente} \ → \ i< 0 [/tex3]

• [tex3]∆\phi< 0 \ → \ \text{reta decrescente} \ → \ i>0[/tex3]

• Corrente entre 0 e 0,1 segundos:

[tex3]i = -\frac{N∆\phi}{R∆t} [/tex3]

[tex3]i = -\frac{500\cdot 2\cdot 10^{-2}}{10} [/tex3]

[tex3]\boxed{ i = -1,0 \ A} [/tex3]

O gráfico que melhor representa é o da alternativa C.

O número de Espira sempre entra na lei de Faraday?

[Matheusrpb]

O número de Espira sempre entra na lei de Faraday?

Sim
