(Escola Naval – 2008) Circuito

Mensagempor ALDRIN » 23 Out 2008, 14:47

Mensagem por ALDRIN » 23 Out 2008, 14:47

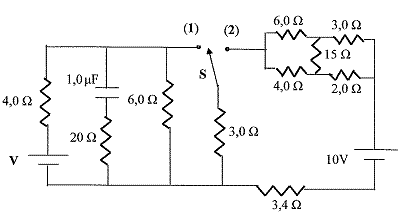

No circuito elétrico abaixo, considere a resistência elétrica de cada fonte (gerador) desprezível e o capacitor completamente carregado.

: imagem.GIF (5.06 KiB) Exibido 1382 vezes

Para que a potência elétrica total dissipada no circuito, com a chave [tex3]S[/tex3] na posição [tex3](1),[/tex3] seja igual à potência elétrica total dissipada no circuito, com a chave [tex3]S[/tex3] na posição [tex3](2),[/tex3] a voltagem [tex3]V[/tex3], em volt, entre as placas do gerador, deve ser, aproximadamente, igual a:

(A) [tex3]12,2.[/tex3]
(B) [tex3]12,8.[/tex3]
(C) [tex3]13,0.[/tex3]
(D) [tex3]13,5.[/tex3]
(E) [tex3]14,5.[/tex3]

Editado pela última vez por ALDRIN em 23 Out 2008, 14:47, em um total de 1 vez.

"O ângulo inscrito no semicírculo é reto."
Ao descobrir essa verdade Tales fez sacrifício aos deuses.

Hoefer, H., 80.

ALDRIN

FilipeCaceres Offline: Mensagens: 2504; Registrado em: 16 Nov 2009, 20:47; Agradeceu: 79 vezes; Agradeceram: 974 vezes

Fev 2012 27 19:45

Re: (Escola Naval – 2008) Circuito

Mensagempor FilipeCaceres » 27 Fev 2012, 19:45

Mensagem por FilipeCaceres » 27 Fev 2012, 19:45

Olá Aldrin,

Veja esta solução.

Abraço.

Editado pela última vez por FilipeCaceres em 27 Fev 2012, 19:45, em um total de 1 vez.

FilipeCaceres
