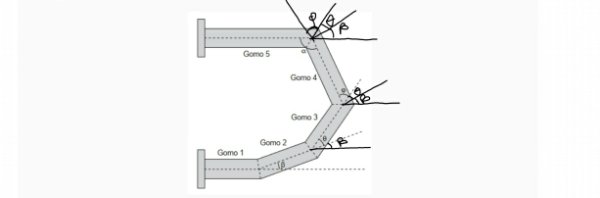

Nas tubulações de caldeiras, é comum se encontrar curvas de gomos. Essas peças fazem parte dos principais elementos das tubulações e são projetadas para alterar a direção delas. Para construi-las, são utilizados vários segmentos justapostos adequadamente para gerar a mudança de direção no ângulo desejado. A figura a seguir representa o corte longitudinal de uma curva de 5 gomos.

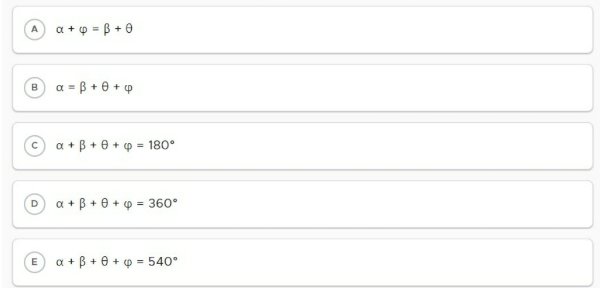

Considerando a direção do gomo 1 e a do gomo 5 são paralelas entre si, a relação entre os ângulos(letras gregas não consigo colocar o sinal).
Queria saber se a minha resolução está correta, considerei ao final que eram opostos pelo vértice.


Resposta

---

gabarito B


[JBCosta]

MMedicina, Sua análise está correta!!
